GBF型高濃度氮氧化物凈化裝置是專為處理不同濃度的氮氧化物廢氣而設計的，采用特殊噴淋系統、填料和收霧器，它具有凈化效率高等特點。采用PLC自動化控制系統，自動加藥補液，自動運行。

      GBF系列玻璃鋼酸霧凈化塔采用玻璃鋼制作。塔體外表面采用耐水、耐老化膠衣樹脂作防老化面層，膠衣層厚不小于0.5mm。在強度與內外表面間采用無堿無蠟無捻的方格細布作為耐老化的渡層，其樹脂含量不低于75%，層數按大型及技術標準要求敷設，樹脂含量達60-70%，使塔體強度絕對可靠。

      GBF型高濃度玻璃鋼酸霧凈化塔，采用特殊噴淋系統、填料和收霧器：

       1、噴淋采用美國進口的低壓、大流量、細霧噴嘴。其特點為無堵塞，免維修，噴淋效果好。

       2、填料選用本公司制造的純PP花刺環，其優越的分散氣流性能，能使廢氣與吸收液反應更充分，凈化效力更高。

       3、收霧器是解決凈化塔飄液的關鍵部分，公司選用的除霧器材料是本公司生產的透氣性好，阻水效率高、氣流阻力小的細球環，其高效的收水率徹底解決了凈化塔飄液問題。

        GBF型高濃度氮氧化物凈化裝置是專為處理不同濃度的氮氧化物廢氣而設計的，處理后呈無色氣排放，全部符合國家廢氣排放標準。

        氮氧化物廢氣是一種毒性很大的黃煙，不經治理通過煙囪排放到大氣中，形成觸目的棕黃色煙霧，俗稱“黃龍”，在眾多廢氣治理中NO×難度較大，是污染大氣的元兇。如果得不到有效控制不僅對操作人員的身體健康與廠區環境危害極大，而且隨風飄逸擴散對周邊居民生活與生態環境造成公害。

        氮氧化合物種類很多，包括一氧化二氮、一氧化氮、二氧化氮、三氧化二氮、四氧化二氮和五氧化二氮等多種化合物， 但主要是一氧化氮和二氧化氮，它們是常見的大氣污染物。

        氮氧化合物廢氣主要治理方法： 按照凈化作用原理的不同，可分為催化還原法、吸收和吸附三類。

       1、催化還原法，主要作用原理是在高溫、催化劑存在的條件下，將廢氣中的NO×還原成無污染的N2，由于反應溫度較高，同時需要催化劑，設備投資較大，運行成本較大。

       2、吸附法，主要是利用吸收材料、吸附劑吸附廢氣中的NO×，由于吸附容量小，故該法僅適用于NO×濃度低、氣量小的廢氣處理。

       3、吸收法，用水或酸、堿、鹽的水溶液來吸收廢氣中的氮氧化合物，使廢氣得以凈化。該法設備投資省，運行成本較低。

　　我公司的方案：采用吸收法+吸附法，先吸收再吸附達到高效凈化。

      GBF型高濃度玻璃鋼酸霧凈化塔，廣泛應用于多晶硅行業產品后處理，太陽能電池硅料清洗生產線、化工、機械、電子、儀表等行業電鍍酸洗腐蝕等酸霧廢氣的凈化處理場合。經用戶長期使用，該系列設備運行穩定，吸收效率高，處理后尾氣排放均能達到國家標準GB16297－1996《大氣污染綜合排放標準》。

廢氣處理性能表

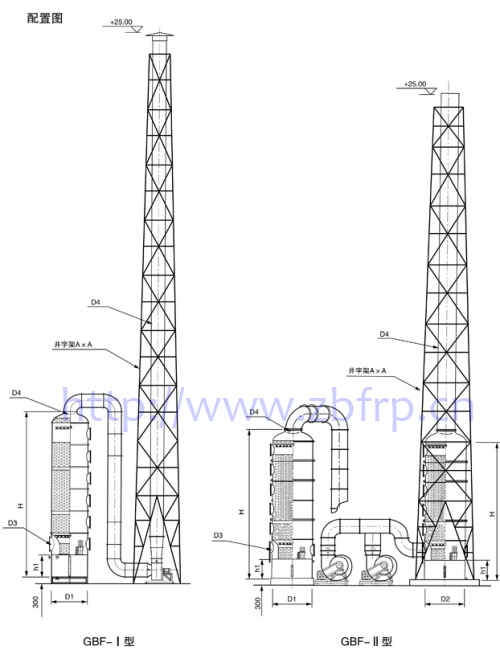

GBF- I 型

GBF-II型

        我公司目前生產的型號有1.5型、3型、5型、7.5型、10型、20型、30型、40型、50型九種規格。

       凈化塔的材質選擇：玻璃鋼材質，PVC/FRP復合材質，一般為玻璃鋼材質。根據不同工況選用不同材質，材料如下：

　　玻璃鋼材質：適用于150℃以內的酸性廢氣、堿性廢氣及少量有機廢氣。

　　PVC/FRP復合材質：適用于60℃以內的酸、堿性廢氣。

　　PP材質：適用于80℃以內的酸、堿性廢氣及有機廢氣。

　　高濃度、高溫度廢氣需根據現場工況定制解決方案。

       設備選型需知

       1、選定設備時，所需凈化空間的排風量必須和設備處理風量及廢氣的初始濃度相符，否則達不到排風凈化環境的要求。

       2、我公司生產的玻璃鋼凈化塔耐一般酸堿介質，如用戶有特殊要求，應在訂貨時注明，我公司可特殊加工；用戶需提供廢氣的成份、廢氣中每種成份的最高濃度、廢氣的最高溫度、廢氣每小時的排風量及排風方式。

       3、訂貨時必須注明風機進、出口方向，出風口角度，供水管及排污管位置，以滿足設計及安裝需要。

       4、酸霧凈化塔前后管道，如用戶需要玻璃鋼管道者，須另行訂貨。非標準管道可根據設計圖紙代加工，本公司實行優惠供應。

       5、我公司代為用戶辦理包裝托運，（包裝材料及運費由用戶自理）。

       6、酸霧凈化塔設備可用戶自行安裝，我公司免費為用戶提供酸霧凈化塔安裝圖紙及電話技術支持，也可為用戶提供有償現場技術指導安裝。

       我公司生產的GBF高濃度氮氧化物凈化設備主體保修期為壹年。保修期內因設備原因出現的損壞，我廠負責免費維修。與凈化塔配套的玻璃鋼風機及管道保修期為半年。

        氮氧化物凈化裝置由廢氣發生源工作罩、排風機（包括隔振、隔聲裝置）、吸收塔、吸收液循環輸送系統、氣液分離器、干式吸附塔等組成，具有各單元設備設計合理、結構緊湊、占地面積小、操作簡單、管理方便等特點。

        進入本處理系統的氮氧化物分二部分，一是從工藝過來的氮氧化物氣體，還有一部分是經過漂白塔處理過的氮氧化物氣體。稀硝酸進入漂白塔吹脫及氧化，經漂白塔處理后的氮氧化物連同工藝過來的氮氧化物氣體在風機的推動下依次進入串聯吸收塔，在此氮氧化物與氫氧化鈉反應生成硝酸鈉，剩余的氮氧化物再進入下一級的凈化塔，余下的極少量氮氧化物再從最后一級凈化塔出口進入氣液分離器，在離心力和急劇改變方向的作用下氣體和液體分離，從氣體出口排向干式吸附塔，干式吸附塔內裝填有專用吸附劑，本吸附劑是一種比表面積較大的固體顆粒狀無機物，當被凈化氣體中的酸氣擴散到達本吸附劑表面的吸附場時，便被吸附固定在其表面上然后與其中活性成分發生化學反應，生成新的中性鹽物質而存儲于吸附劑結構中。

       經過以上程序，使高濃度的氮氧化物廢氣經吸收后生成硝酸，氣體再經中合吸附處理后排放，最終達到回收硝酸及高效凈化之目的。

    1、GBF高濃度氮氧化物凈化裝置，可根據現場條件由我公司現場布置按裝，用戶也可自行按裝。

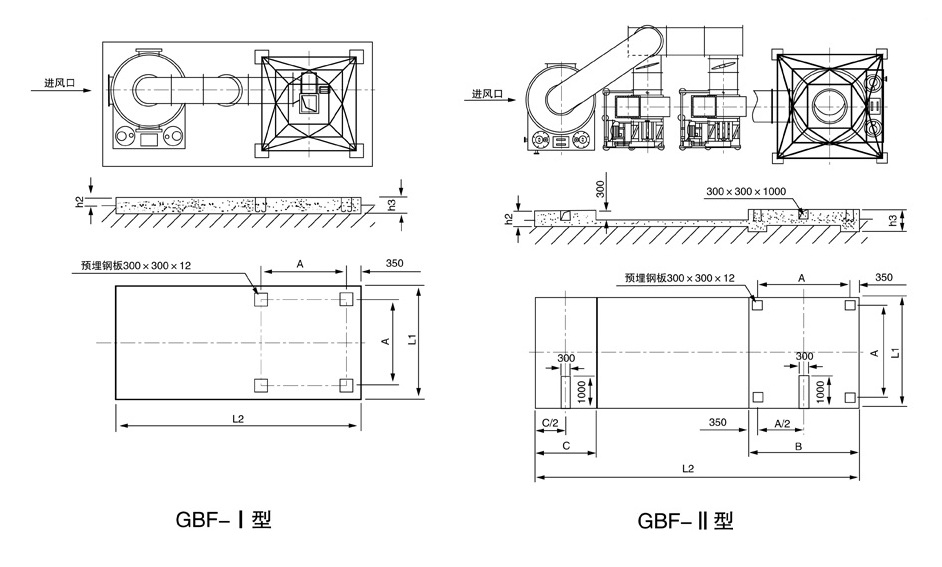

    2、混凝土基礎按我公司提供的基礎尺寸圖施工。

    3、動力設備應按裝防雨罩。

    4、設備按裝完畢后，先用水代替吸收液進行循環調試，正常運行/(無管路跑、冒、滴、漏、塞等現象/)4小時后，方可投放/(配制/)吸收液進行正常運行。

    5、吸收液、吸附劑應根據使用情況及時更換。

    6、定期對水泵、閥門、管路、噴嘴、填料等進行檢查維護，確保設備正常運行。
